2014年7月12日土曜日

微量サンプル用の96 well magnetic plate

これまでに、日本ジェネティクスの角川さんと一緒に、8連用で微量サンプル可能なマグネットスタンドを開発した経緯があり、該当物は既に購入可能となってます。

一方で、96 well用の手動で微量サンプル可能なものはありませんでした。
日本ジェネティクスの角川さんと開発進め、
今回、96 well PCR plate用の磁気プレートが完成しました。

5 ulのボリュームで精製可能。
Full skirted PCR plate, non-skirted PCR plateともに対応。

外観はこんな感じ。アルミの光沢が綺麗。

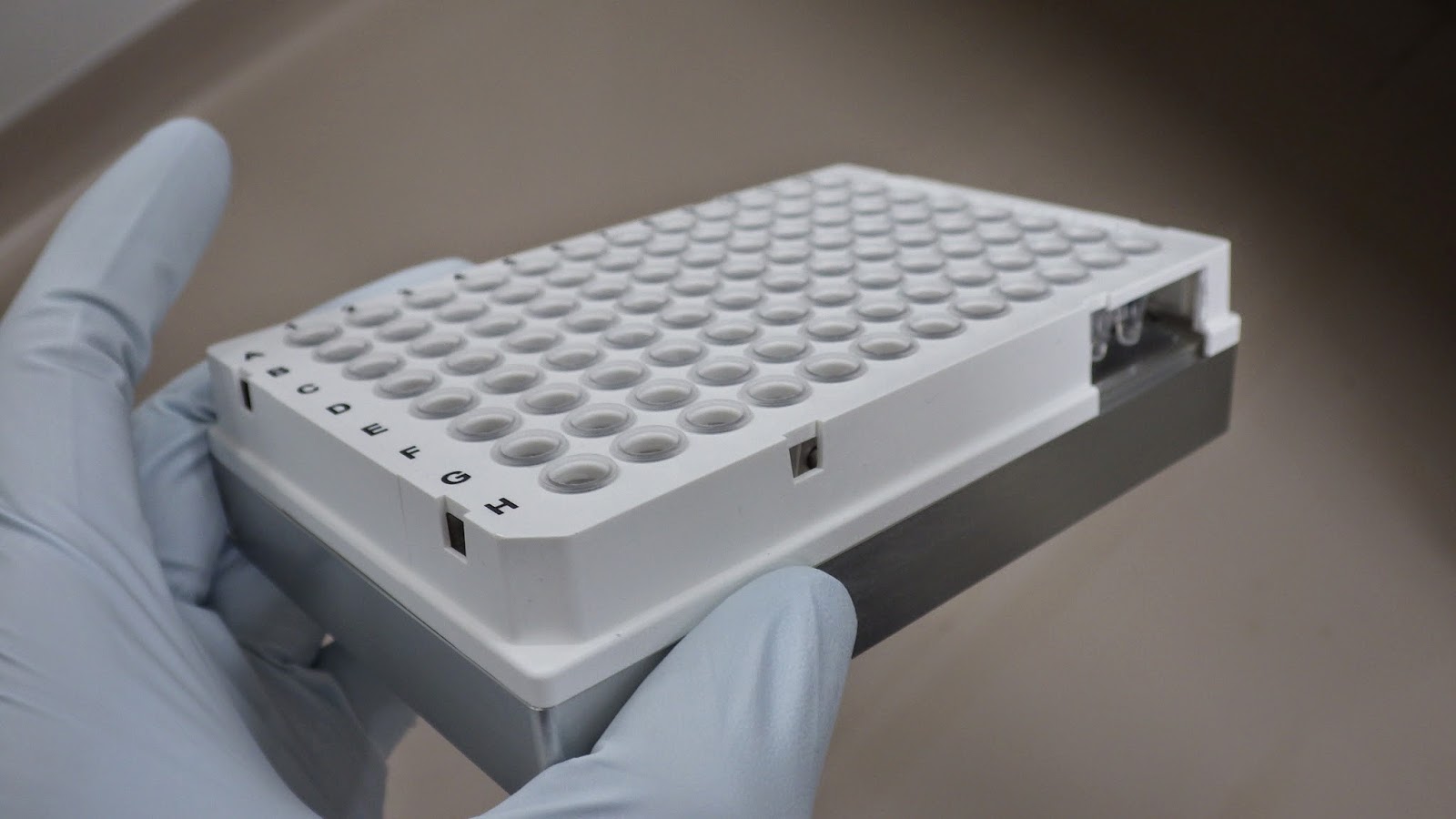

プレートを装着するとこんな感じ
Eppendort, 0.2 ml non-skirted
Eppendort, 0.1 ml non-skirted
Eppendort, 0.1 ml skirted
BioRad, 0.1 ml skirted

底面からの観察。
強力なネオジウム磁石が、チューブ側面にピッタリ配置するように設計。
底面から数mmでかつ側面に磁気ビーズを保持することができるように設計。
non-skirted PCR plateを使った場合でも、
黒いイモネジによってXY軸のブレを防止。
側面のネジを緩めることで、磁石のついた棒を外し洗浄することが可能。
5ul, 10ul, 15ulの磁気ビーズをくっつけた場合。
溶液を吸っても磁気ビーズは全く動かない。

完成。

購入も可能になったようです。以下情報まで。

製品名:NGS MagnaStand96(YS-Model)
型番:#FG-SSMAG96
会社:日本ジェネティクス
